HLM-105產(chǎn)品規(guī)格書

2023-05-15 來源:原創(chuàng) 瀏覽量:7011

分享到：

鋰離子二次電池錳酸鋰正極材料
產(chǎn)品規(guī)格書
型號：HLM-105

擬制	審核	批準

客戶簽字蓋章確認/日期

1、前言
本規(guī)格書描述了湖南海利鋰電科技有限公司（以下簡稱海利鋰電）生產(chǎn)的105型鋰離子電池正極材料，分子式LiMn2O4。
2、型號：HLM-105
3、產(chǎn)品適用范圍
適用于高倍率高能量密度型產(chǎn)品，如電動工具、電子煙、電動自行車、二輪車、三輪車、小型儲能等領域。
4、產(chǎn)品特點
本產(chǎn)品生產(chǎn)采用元素摻雜和粒度重組工藝，具有壓實密度大，比容量高兼顧循環(huán)性能好，一致性好，加工性能好的優(yōu)點，配合三元使用可大幅降低成本。
（1）產(chǎn)品顆粒呈完整規(guī)則尖晶石相，粒度分布均勻、集中，材料加工性能優(yōu)越。
（2）產(chǎn)品綜合性能優(yōu)異。常溫1C克容量大于118mAh/g，循環(huán)500周以上，容量保持率大于80%。
（3）X射線衍射無雜相。
5、物理指標：
5.1、物化指標

產(chǎn)品名稱		錳酸鋰	型號	HLM-105
化學成分及物理指標
分析項目		標準值	典型值	檢測手段
Mn，%		≥57.0	58.89	容量法
Li，%		4.2±0.2	4.10	AAS
K，%		≤0.05	0.0011	AAS
Na，%		≤0.35	0.2166	AAS
Fe，%		≤0.01	0.0034	AAS
Ca，%		≤0.05	0.0189	AAS
Cu，%		≤0.01	0.0003	AAS
SO₄^2-，%		≤1.5	1.18	重量法
H₂O, %		≤0.08	0.04	重量法
比表面，m²/g		≤1.0	0.59	比表面測試儀
振實密度，g/cm³		≥1.8	2.03	振實密度儀
磁性物質(zhì)，ppb		≤3500	3369	ICP
粒度(um) （可根據(jù)客戶要求調(diào)整）	D₁₀	≥3.0	4.10	馬爾文粒度分析儀
	D₅₀	13～18	14.1
	D₉₀	≤40	25.7

5.2、基本電性能指標

項目	標準值	典型值	檢測手段
壓實密度（g/cm³）	≥2.80	2.85	下游客戶提供的參考數(shù)據(jù)
扣電1C放電比容量（mAh/g）	≥118	121	藍電電池測試儀
常溫500周循環(huán)容量保持率（1C充/放電）	≥80	82	藍電電池測試儀

（備注：此表中有關電性能數(shù)據(jù)為電池廠家提供，僅供參考，產(chǎn)品品質(zhì)以質(zhì)檢單為準。）

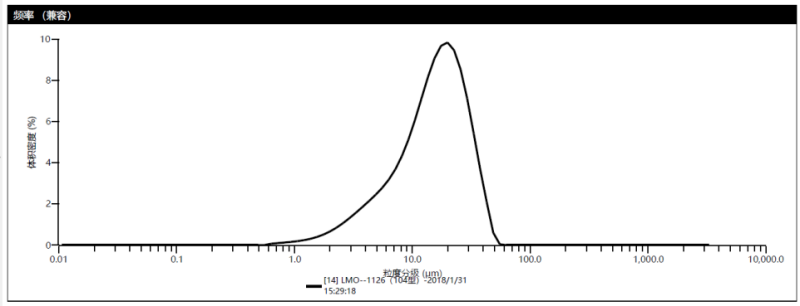

5.3、粒度分布

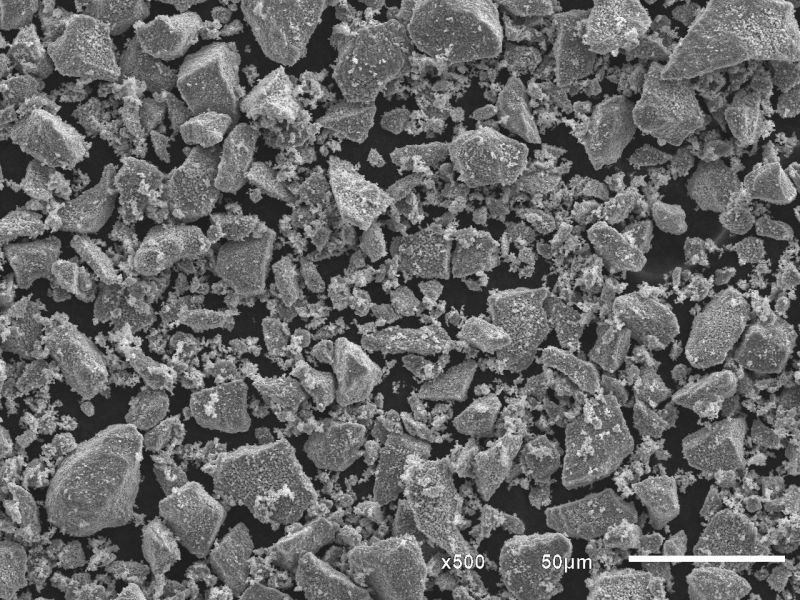

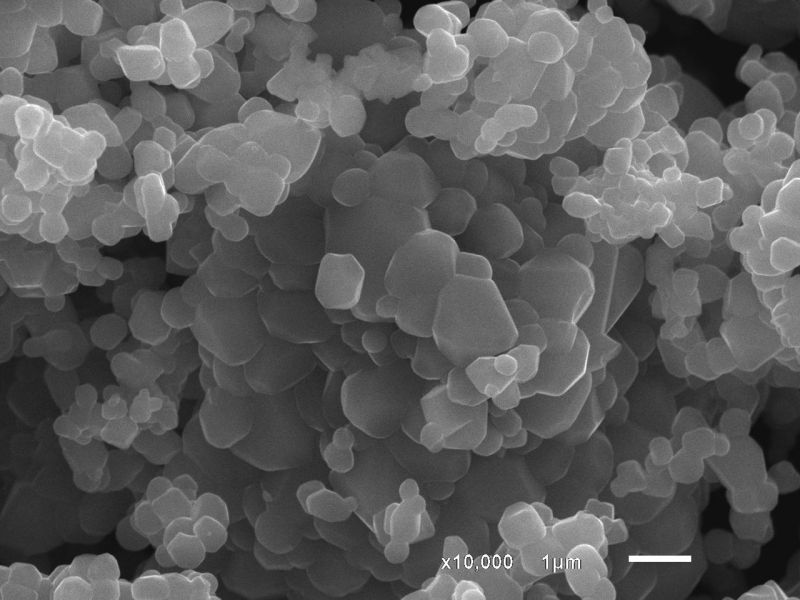

5.4、電鏡圖

6、包裝方式及貯存條件
6.1、包裝方式：內(nèi)鋁箔袋真空包裝外套紙箱，25kg/箱。
6.2、堆放層數(shù)要求：紙箱包裝≤3層。
6.3、標簽樣式：默認海利鋰電出貨標簽，如客戶特殊要求，可按客戶提供的標簽樣式執(zhí)行。
6.4、貯存條件：密封保存，避免陽光直射。推薦貯存溫度≤37℃、濕度≤50%RH。保質(zhì)期1年，產(chǎn)品超過保質(zhì)期，應由我司檢驗并再評估能否正常使用。
6.5、開封條件下，嚴格控制貯存濕度≤30%RH，并盡快使用。
7、運輸注意事項
裝車時紙箱上方不可放置重物，防止紙箱變形；防止擠壓和日曬雨淋；可使用汽車、火車、輪船、飛機等交通工具進行運輸。
8、加工使用建議
正極配比：錳酸鋰95.0﹪～96.5﹪，SP0.3﹪～0.5﹪，CNT0.6﹪～1.2﹪，PVDF2.6﹪～2.9﹪。建議采用分子量大于100萬的PVDF作為粘結(jié)劑，如果粘結(jié)劑為懸浮法制作，可以將用量調(diào)整為1.5﹪～2.0﹪。
建議負極過量比：8﹪～12﹪。
建議使用壓實：2.80～2.90g/cm3。

電話咨詢

移動二維碼

返回頂部

業(yè)務縱橫

HLM-105產(chǎn)品規(guī)格書

HLM-102產(chǎn)品規(guī)格書

HLM-106產(chǎn)品規(guī)格書
