無鈷層狀鎳錳二元產(chǎn)品規(guī)格書

2023-05-14 來源:原創(chuàng) 瀏覽量:7047

分享到：

鋰離子二次電池無鈷鎳錳酸鋰正極材料
產(chǎn)品規(guī)格書
型號：HLY-NM

擬制	審核	批準

客戶簽字蓋章確認/日期

1、前言
本規(guī)格書描述了湖南海利鋰電科技有限公司（以下簡稱海利鋰電）生產(chǎn)的無鈷鎳錳二元型鋰離子電池正極材料。
2、型號：HLY-NM
3、產(chǎn)品適用范圍
本產(chǎn)品適用范圍廣泛，容量型產(chǎn)品可適用于各類3C數(shù)碼電子產(chǎn)品；動力型產(chǎn)品可用于低速車、無人機航模以及純電動汽車等。
4、產(chǎn)品特點
本產(chǎn)品生產(chǎn)采用特殊的共沉淀法合成小粒徑鎳錳二元前驅體，采用分段式氣氛燒結技術，合成的裸料結構穩(wěn)定，電化學性能優(yōu)越，同時兼顧高比容量和循環(huán)性穩(wěn)定性，具有性價比高的特點。
（1）產(chǎn)品顆粒具有完整的α-NaFeO2層狀晶體結構，X射線衍射圖譜無雜峰，粒度呈正態(tài)分布，材料加工性能優(yōu)越。
（2）消除層狀正極材料對鈷資源的路徑依賴，提高原材料供需的戰(zhàn)略自主。
（3）裸料產(chǎn)品電化學性能優(yōu)異?？垭姵?C容量（截止電壓4.3V）大于170mAh/g，1C循環(huán)100周，容量保持率大于88.8%。使用特殊的前驅體摻雜技術或特有的改性手段，容量保持率可進一步提升至90%以上，且充電截止電壓可提高到4.4V，進一步提升體系的能量密度。
（4）產(chǎn)品用途廣泛，即可用于制備二次球，也可用于合成單晶。
（5）與錳酸鋰等低容量產(chǎn)品通過簡單的物理復合，一方面填補顆粒間隙，提升加工性能；另一方面，以較低的成本增加幅度，換取較高的容量提升，提升錳酸鋰的市場競爭力，進而拓寬其應用空間，具有高性價比。
5、物理指標
5.1、物化指標

產(chǎn)品名稱		二元材料	型號	HLY-NM
化學成分及物理指標
分析項目			典型值	檢測手段
Ni+Co+ Mn，%		58～63	61.50	容量法
Li，%		7.2±0.3	7.03	AAS
K， ppm		≤100	3	AAS
Na，ppm		≤500	38	AAS
Fe，ppm		≤100	9	AAS
SO₄^2-，%		≤0.5	0.12	重量法
粒度(um) （可根據(jù)客戶要求調整）	D₁₀	≥3.0	4.1	馬爾文粒度分析儀
	D₅₀	5.0～12.0	6.3
	D₉₀	≤30	9.81

5.2基本電性能指標

項目		標準值	典型值	檢測手段
粒度（μｍ）	D10	≥3.0	4.1	馬爾文粒度分析儀
	D50	5.0～12.0	6.3	馬爾文粒度分析儀
	D90	≤30.0	9.81	馬爾文粒度分析儀
扣電1C放電比容量（mAh/g）		≥155	170	藍電電池測試儀
0.1C首次充放電效率（%）		≥88%	92	藍電電池測試儀
常溫100周循環(huán)容量保持率%（1C充放電/扣電）		≥80	88.8	藍電電池測試儀

（備注：此表中有關電性能數(shù)據(jù)為電池廠家提供，僅供參考，產(chǎn)品品質以質檢單為準。）

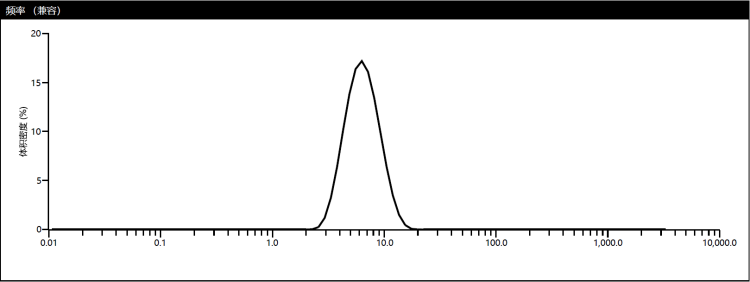

5.3粒度分布

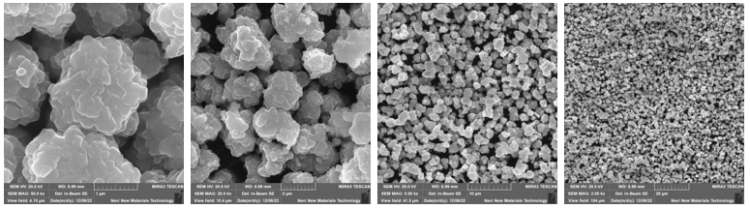

5.4電鏡圖

6、包裝方式及貯存條件
6.1、包裝方式：內鋁箔袋真空包裝外套紙箱，25kg/箱。
6.2、堆放層數(shù)要求：紙箱包裝≤3層。
6.3、標簽樣式：默認海利鋰電出貨標簽，如客戶特殊要求，可按客戶提供的標簽樣式執(zhí)行。
6.4、貯存條件：密封保存，避免陽光直射。推薦貯存溫度20±10℃、濕度≤50%RH。保質期2年，產(chǎn)品超過保質期，應由我司檢驗并再評估能否正常使用。
6.5、開封條件下，嚴格控制貯存濕度≤30%RH，并盡快使用。
7、運輸注意事項
裝車時紙箱上方不可放置重物，防止紙箱變形；防止擠壓和日曬雨淋；可使用汽車、火車、輪船、飛機等交通工具進行運輸。

電話咨詢

移動二維碼

返回頂部

業(yè)務縱橫

無鈷層狀鎳錳二元產(chǎn)品規(guī)格書

HLY-613產(chǎn)品規(guī)格書

暫無數(shù)據(jù)
